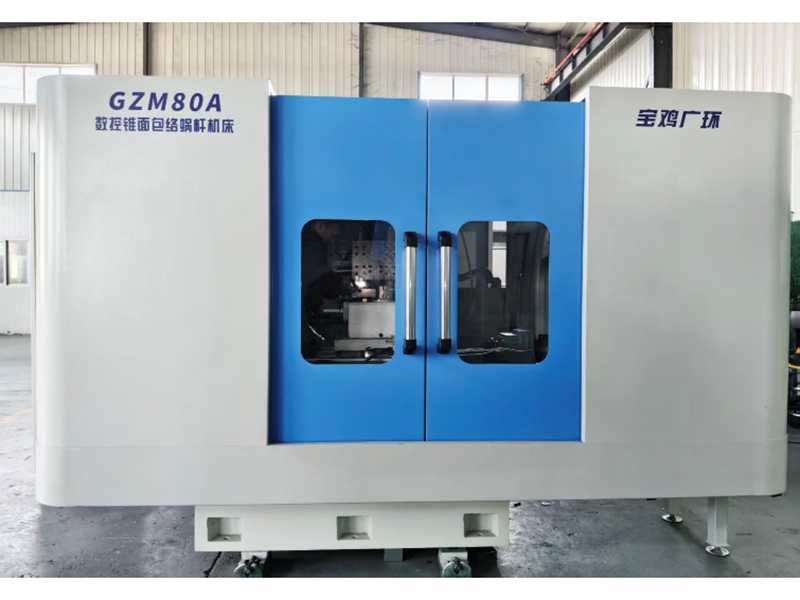

GZM80A

数控系统与轴配置
· 西班牙FAGOR数控系统，支持C/B/X/Z/A/U/W/S1/S2多轴控制
· X/Z轴直线电机驱动，响应更快、精度更高
· 砂轮修整：U/W轴联动，伺服驱动，适用于白刚玉/CBN砂轮
· 配备手摇轮、段跳功能、人机对话参数输入界面
 关键精度指标
· 主轴径向跳动 ≤ 0.002mm
· 砂轮主轴径向跳动 ≤ 0.002mm
· 工作台移动误差 ≤ 0.001mm
· 滑台移动误差 ≤ 0.01mm

品概述
· 专用于锥面包络蜗杆螺旋槽的磨削、倒坡、修形等全工序加工
· 四轴联动（C/B/X/Z）实现螺旋槽精密磨削，适用于高精度小规格蜗杆
核心优势
· 直线电机驱动：X轴（工作台进给）、Z轴（滑台移动）均采用直线电机，响应快、定位稳、免维护
· 高刚性结构：T形整体底座、整体床身、二次时效铸铁，精度保持性优异
· 智能数控系统：西班牙FAGOR数控系统（二次开发），支持锥面包络蜗杆专用修形
· 全闭环控制：C轴力矩电机直驱 + 高精度编码器，分度精度高
· 高效装夹：前夹后顶结构 + 液压尾座，减少找正时间，支持机器人自动上料接口
主要技术参数
· 最大工件中心距：80mm
· 最大工件长度：280mm
· 工作台直径：Φ850mm
· 砂轮直径：Φ400mm
· 砂轮线速度：60m/s
· 最大工件重量：50Kg
· 机床重量：7000Kg
· 工作精度：7级
