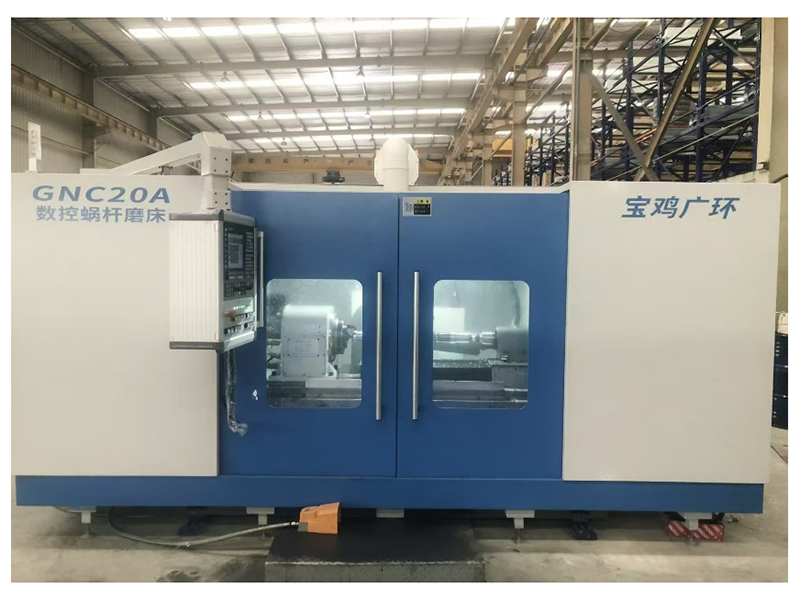

GNC20A

数控系统与轴配置
· 西班牙FAGOR六轴数控系统
· Z轴：工作台横向移动
· X轴：磨头纵向移动
· C轴：工件旋转轴
· A轴：砂轮角度调整（显示轴）
售后服务
· 整机保修一年，终身维护
· 免费操作培训与技术支持

产品概述
· 专用于圆柱蜗杆（ZA/ZN/ZI）、丝杠、螺纹的精密磨削
· 三轴联动（Z/X/C）完成磨削，X/Z轴伺服驱动，可单独或联动修整砂轮
· 适用蜗杆类型：法向直廓、轴向直廓、渐开线蜗杆及梯形丝杠等
核心优势
· 高刚性结构：T形整体底座 + 分体床身 + 二次时效铸铁，精度稳定
· 智能数控系统：西班牙FAGOR六轴系统 + 蜗杆专用加工软件
· 高精度磨削：砂轮主轴采用高精度角接触球轴承，加工精度6级，粗糙度Ra0.8
· 高效修整：XZ轴伺服驱动，可单独或联动修整砂轮
· 环保设计：全封闭防护罩 + 油雾净化 + 磁性分离冷却系统
主要技术参数
· 最大工件长度：750mm
· 最大可磨直径：Φ200mm
· 最小可磨直径：Φ10mm
· 中心高：120mm
· 砂轮直径：Φ300–400mm
· 砂轮线速度：35m/s
· 最大螺旋升角：±30°
· 工作精度：6级（GB/T10089-1988）
· 外形尺寸：4700×2500×2300mm
