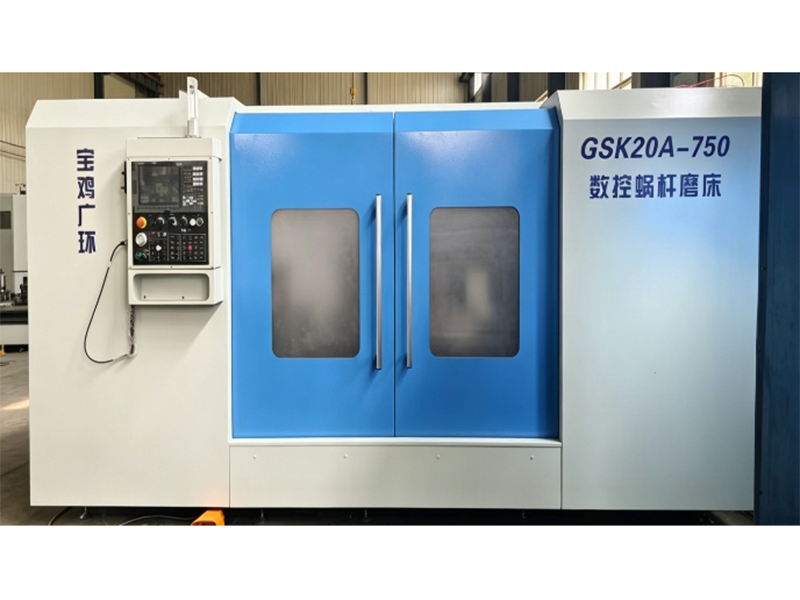

GSK20A-750

数控系统与轴配置
· 凯恩帝六轴三联动数控系统（二次开发，人机界面友好）
· C轴：力矩电机驱动，全闭环控制
· X轴：工作台进给轴（伺服电机）
· Z轴：滑台移动轴（伺服电机）
· A轴：磨头回转调整轴
· S1轴：砂轮电主轴
关键精度指标
· 主轴径向跳动 ≤ 0.002mm
· 砂轮主轴径向跳动 ≤ 0.002mm
· 滑台移动误差 ≤ 0.01mm
· 工作台移动误差 ≤ 0.01mm
· 主轴与尾座同轴度 ≤ 0.01mm


产品概述
· 专用于圆柱蜗杆齿面精密磨削加工
· 三轴联动（C/X/Z）完成磨削，操作简便，适合批量生产
· 凯恩帝六轴三联动数控系统，性价比高，维护便捷
核心优势
· 高刚性结构：T形整体底座 + 整体床身 + 二次时效铸铁，精度长期稳定
· 力矩电机直驱：C轴力矩电机 + 全闭环控制，分度精度高
· 高效装夹：双顶尖 + 液压尾座，减少找正时间，提升效率
· 电主轴驱动：砂轮线速度最高50m/s，磨削质量稳定
· 环保设计：全封闭防护罩 + 油雾净化 + 集中油冷却
主要技术参数
· 最大工件长度：750mm
· 最大工件外径：Φ200mm
· 最小工件长度：200mm
· 工作台移动距离：500mm
· 最大工件重量：80Kg
· 砂轮尺寸：Φ400×Φ203×20mm
· 砂轮线速度：50m/s
· 主轴转速：1–200 r/min
· 机床重量：5000Kg
· 外形尺寸：4200×2000×1800mm
