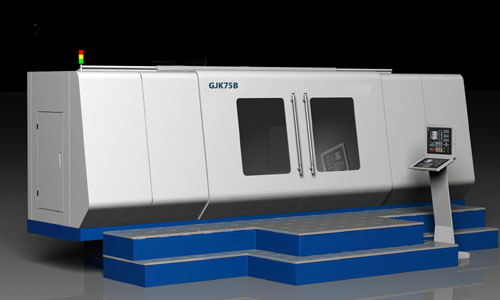

GJK型系列数控环面蜗杆机床
GJK100\GJK75\GJK50
主要用于平面二次包络环面蜗杆与滚刀的加工制作，也可用于直廓环面蜗杆的加工。机床采用经二次开发的西班牙发格四轴三联动数控系统，配专门研发的具有自主产权的平面二次包络环面蜗杆加工软件及获得国家发明专利的平面二次包络环面蜗杆专用磨头。操作者只要通过操作界面按图纸输入蜗杆（滚刀）参数，机床即可完成环面蜗杆（滚刀）的圆弧车削、螺旋槽车削、磨削、修形及倒坡等工艺加工过程。配锥包专用磨头可实现锥面包络蜗杆及滚刀的加工。
(去掉外围)
技 术 参 数
|
机床型号 |
GJK50A |
GJK75B |
GJK100 |
|
|
加工最大中心距（mm） |
500 |
750 |
1000 |
|
|
工件最大长度（mm） |
2000 |
2500 |
2800 |
|
|
工件最大直径（mm） |
φ350 |
φ500 |
φ500 |
|
|
工件最大模数（mm） |
24 |
30 |
35 |
|
|
主轴转速（r/min） |
1-150 |
1-150 |
1-150 |
|
|
工件最大重量（Kg） |
800 |
1000 |
1200 |
|
|
最小 分辨率 |
直线轴（mm） |
0.001 |
0.001 |
0.001 |
|
回转轴(°) |
0.001 |
0.001 |
0.001 |
|
|
工作台直径（mm） |
φ800 |
φ1200 |
φ1400 |
|
|
砂轮母平面倾斜角(°) |
±28 |
±25 |
±25 |
|
|
机床总重量（Kg） |
15000 |
17000 |
20000 |
|
|
机床外形尺寸 （长X宽X高）（mm） |
5700X2600X2250 |
6000X2800X2250 |
7000X3000X2300 |
|
